  • 什么是水产养殖水位传感变送器,它的功能特点及应用
  • 2022-08-01 20:22:29
  • 一、概述

    水位变送器是水工业自动化中常用的一种变送器,广泛应用于水产养殖、工业水处理工程、楼宇水塔水位、环保、水利、电厂、城市供排水、水文勘探等领域的水位的测量与控制。安装简单、使用方便。,看守所监控、监控、工厂监控、隧道监控、煤矿监控、变电站监控、移动机房等机房监控解决方案中拥有大量应用案列。


    二、工作原理

    水位变送器的工作原理是压力直接作用在传感器的膜片上,使膜片产生与介质压力成正比的微位移,使传感器的电阻发生变化,和用电子线路检测这一变化,并转换输出一个对应于这个压力的标准信号。

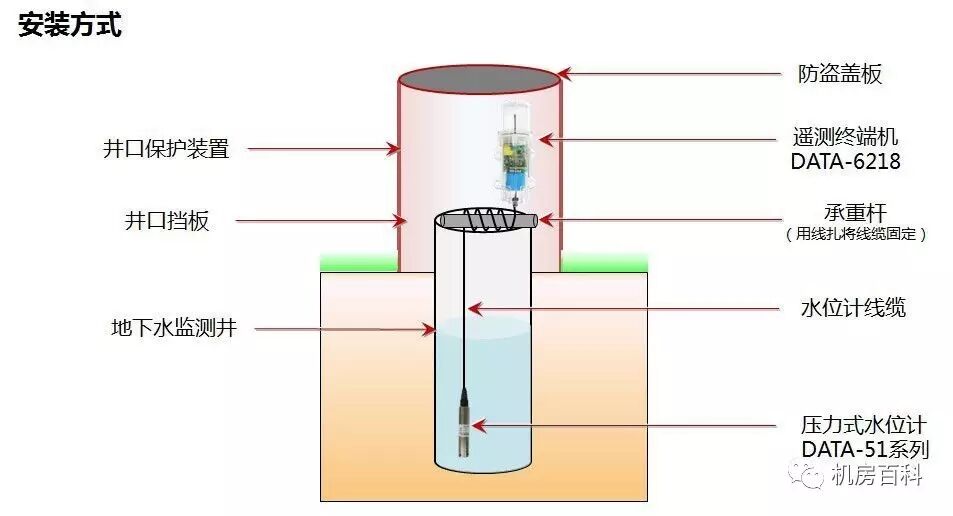

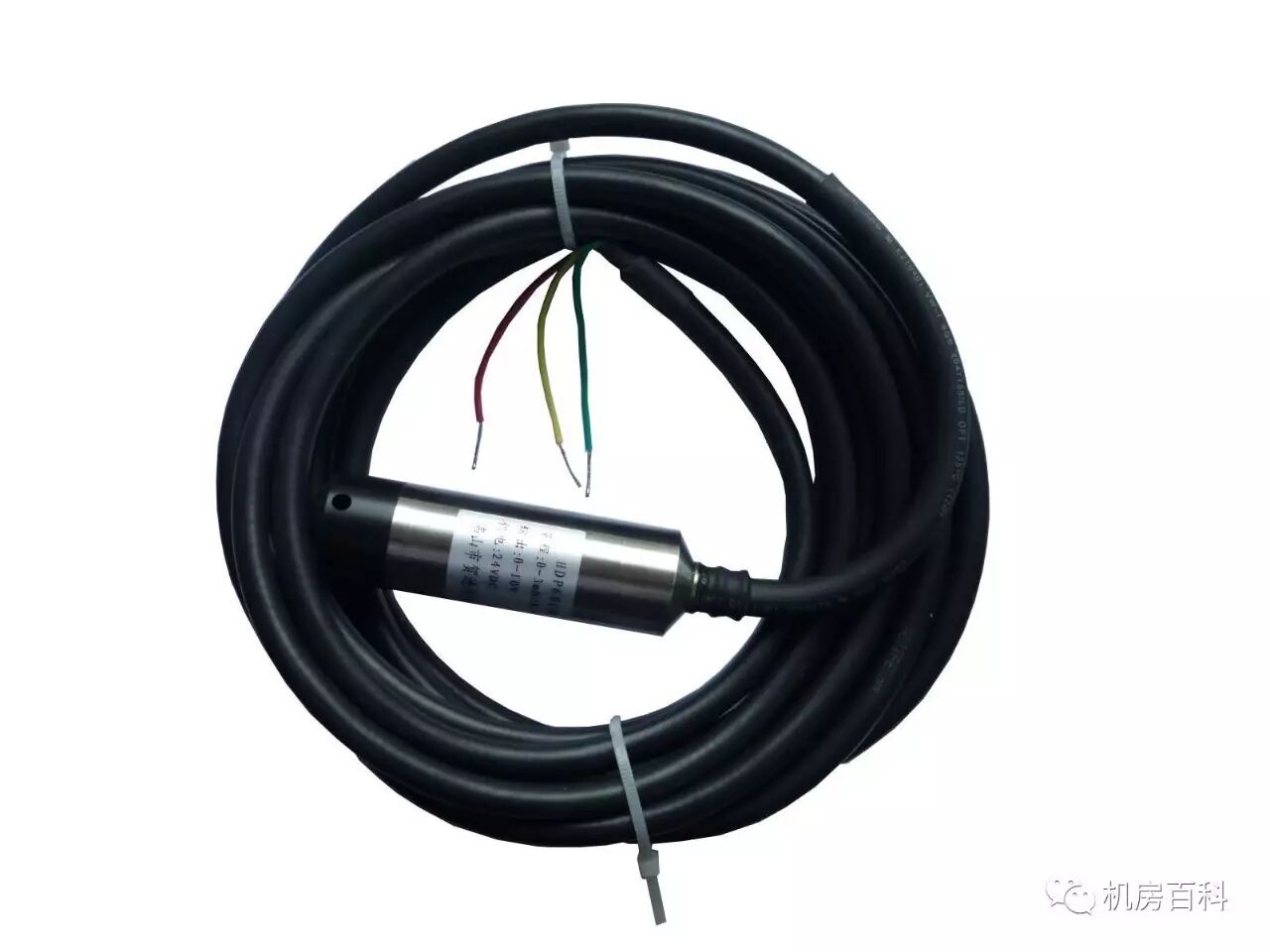

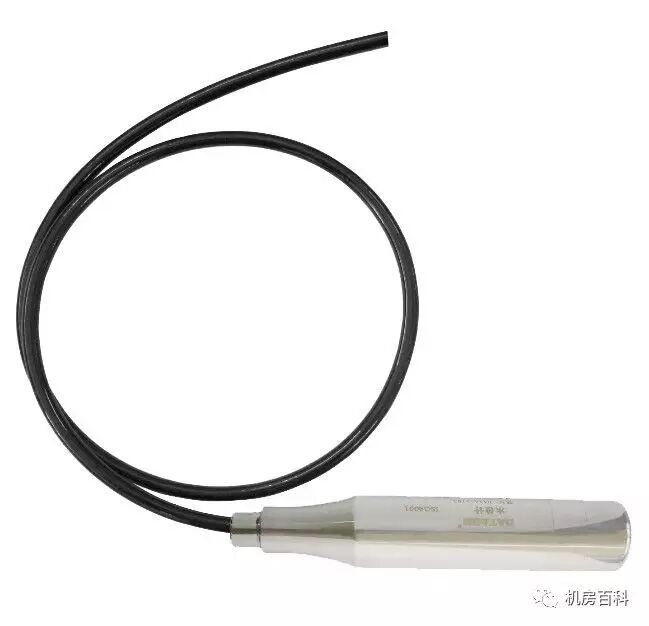

    水位变送器采用先进的隔离型扩散硅敏感元件制作而成,直接投入容器或水体中即可精确测量出水位计末端到水面的高度,并将水位值通过4-20mA电流或RS485信号对外输出。

    三、特点

    灵敏度高,响应时间≤1ms。

    精度等级高,可达0.1级。

    全不锈钢密封结构,IP68防水。

    聚氨酯导气电缆,耐高温、耐腐蚀。

    体积小巧,便于安装、投放。

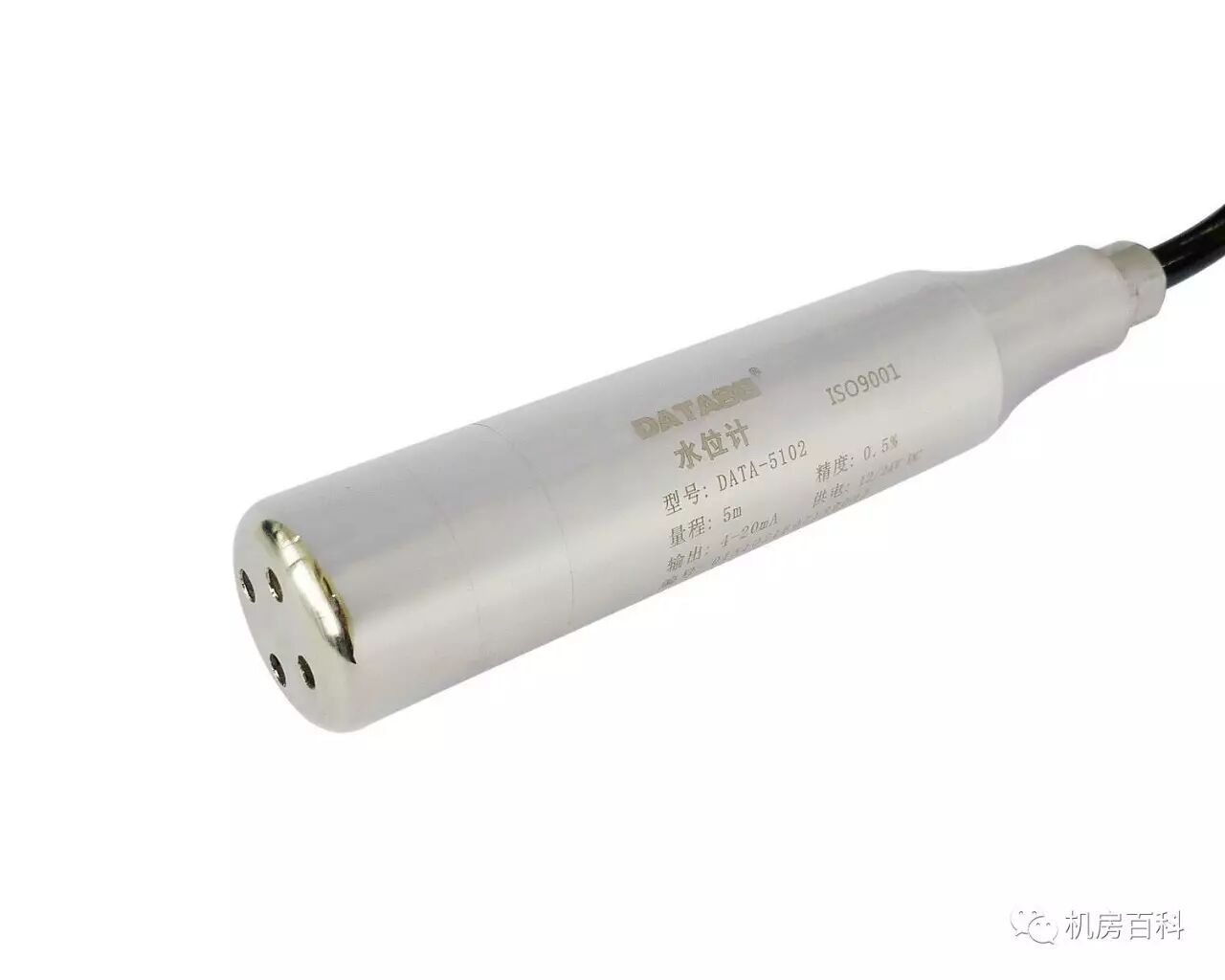

    水位变送器DATA-5101广泛应用于城市供排水、污水处理、地下水、水库、河道、海洋等水位监测领域。

    四、主要参数

    量程:0~5,10,15,20,25,30m或定制

    精度等级:0.1%FS;0.5%FS(可选)

    稳定性能:±0.05%FS/年;±0.1%FS/年

    过载能力:150%FS

    零点温度系数:±0.01%FS/℃

    满度温度系数:±0.02%FS/℃

    防护等级:IP68

    输出信号:RS485、4-20mA(可选)

    供电电源:9V~36V DC

    环境温度:-10℃~80℃

    存储温度:-40℃~85℃

    结构材料:

    外壳:不锈钢316L 密封圈:氟橡胶

    膜片:不锈钢316L 电缆:φ7.2mm聚氨酯专用电缆

    量 程: 0~1mH2O~500mH2O (水位高/深度)

    综合精度: 0.2%FS、0.5%FS、

    输出信号: 4~20mA(二线制)、0~5V、1~5V、0~10V(三线制)

    供电电压: 24DCV(9~36DCV)

    介质温度: 0~85℃

    环境温度: 常温(-20~85℃)

    零点温漂移: ≤±0.05%FS℃

    量程温度漂移: ≤±0.05%FS℃

    补偿温度: 0~70℃安全过载: 150%FS

    极限过载: 200%FS

    响应时间: 5 mS(上升到90%FS)

    负载电阻: 电流输出型:最大800Ω;电压输出型:大于5KΩ

    绝缘电阻: 大于2000MΩ (100VDC

    密封等级: IP68

    长期稳定性能: 0.1%FS/年

    振动影响: 在机械振动频率20Hz~1000Hz内,输出变化小于0.1%FS

    机械连接(螺纹接口): 投入式

    五、特性

    1.传感器:能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。通常有敏感元件和转换元件组成。

    ①敏感元件是指传感器中能直接(或响应)被测量的部分。

    ②转换元件指传感器中能较敏感元件感受(或响应)的被测量转换成是与传输和(或)测量的电信号部分。

    ③当输出为规定的标准信号时,则称为变送器。

    2. 测量范围:在允许误差限内被测量值的范围。

    3. 量程:测量范围上限值和下限值的代数差。

    4. 精确度:被测量的测量结果与真值间的一致程度。

    5. 从复性:在所有下述条件下,对同一被测的量进行多次连续测量所得结果之间的符合程度。

    6. 分辨力:传感器在规定测量范围圆可能检测出的被测量的最小变化量。

    7. 阈值:能使传感器输出端产生可测变化量的被测量的最小变化量。

    8. 零位:使输出的绝对值为最小的状态,例如平衡状态。

    9. 激励:为使传感器正常工作而施加的外部能量(电压或电流)。

    10. 最大激励:在市内条件下,能够施加到传感器上的激励电压或电流的最大值。

    11. 输入阻抗:在输出端短路时,传感器输入端测得的阻抗。

    12. 输出:有传感器产生的与外加被测量成函数关系的电量。

    13. 输出阻抗:在输入端短路时,传感器输出端测得的阻抗。

    14. 零点输出:在市内条件下,所加被测量为零时传感器的输出。

    15. 滞后:在规定的范围内,当被测量值增加和减少时,输出中出现的最大差值。

    16. 迟后:输出信号变化相对于输入信号变化的时间延迟。

    17. 漂移:在一定的时间间隔内,传感器输出中与被测量无关的不需要的变化量。

    18. 零点漂移:在规定的时间间隔及室内条件下零点输出时的变化。

    19. 灵敏度:传感器输出量的增量与相应的输入量增量之比。

    20. 灵敏度漂移:由于灵敏度的变化而引起的校准曲线斜率的变化。

    21. 热灵敏度漂移:由于灵敏度的变化而引起的灵敏度漂移。

    22. 热零点漂移:由于周围温度变化而引起的零点漂移。

    23. 线性度:校准曲线与某一规定只限一致的程度。

    24. 非线性度:校准曲线与某一规定直线偏离的程度。

    25.长期稳定性:传感器在规定的时间内仍能保持不超过允许误差的能力。

    26. 固有凭率:在无阻力时,传感器的自由(不加外力)振荡凭率。

    27. 响应:输出时被测量变化的特性。

    28. 补偿温度范围:使传感器保持量程和规定极限内的零平衡所补偿的温度范围。

    29. 蠕变:当被测量机器多有环境条件保持恒定时,在规定时间内输出量的变化。

    30. 绝缘电阻:如无其他规定,指在室温条件下施加规定的直流电压时,从传感器规定绝缘部分之间测得的电阻值。
